COPAS EN U, GARTHANE 9220.Son hechas de poliuretano. Resisten la abrasión y la presión hasta 4000 kg/cm (60,000 psi). Son excelentes para el uso en aire, aceite, agua, hidrocarburos y soluciones alcalinas. Se aplican típicamente en émbolos, pistones, arietes y bombas reciprocantes.

RASPADORES DE VASTAGO 9210 y 79. Estos estilos excluyen tierra, polvo, lodo, viruta y demás residuos que se puedan alojar en los cilindros. Poseen una excelente resistencia a la abrasión y son fáciles de instalar. Mantienen los cilindros libres de toda contaminación.

LOCK-PACK. El estilo 8380 es un empaque libre de asbesto para bombas de ámbolos. Este juego de empaque contiene adaptadores machos, anillos de presión y adaptadores hembra.

SLUDGE-PAK. Es un empaque diseñado para bombas verticales de lodo. Reducen la fricción y la abrasión asociadas con las bombas verticales. Este empaque tiene gran aceptación en la industria del tratamiento de agua.

CHEVRONDE TEFLON Para servicio hidráulico o neumático. Son indicadas para uso en válvulas, bombas recíprocas e instrumentos manejando gases, líquidos corrosivos tales como ácidos o alealíes y todos los fluidos hidráulicos incluyendo los ésteres fosfóricos resistentes al calor. El Chevron de teflon ha sido ideado para reducir la fricción y resistir el desgaste. Acciona como bisagra y tiene, por lo tanto, la flexibilidad necesaria para asegurar un sello positivo aun sujetándolo a cambios extremosos de pyesiones, hasta 70 kg/ern2. (1000 PSI)., En una correcta instalación el sellado es automático y perfecto y se elimina la necesidad de hacer ajustes adicionales del prensa estopa. Este tipo de empaquetadura de uso universal es el preferido, por su eficacia, de entre todos los tipos de empaquetadura de funcionamiento automático.

Proteja su inversión. No someta el Chevron Garlock a superficies filosas ó peso excesivo cuando lo maneje y almacene, ya que el producto podría perder la concentricidad. No lo almacene en condiciones extremas de temperatura. Evite lacontinua exposición a rayos solares. El compuesto elastomérico utilizado en el empaque Chevron está elaborado con altas especificaciones técnicas y sudesempeño puede estar sujeto a la manera de manejarlo y almacenarlo. Verifique la condición del vástago donde hará el Chevron el sellado.

• Si el vástago se encuentra corroído, oxidado, rayado ó muy desgastado, deben ser reacondicionados ó reemplazados. Ningún empaque puede tener buen desempeño bajo estas condiciones.
• En aplicaciones de alta presión, asegúrese que el claro entre el vástago y el prensa estopa sea lo más cerrado posible para prevenir la extrusión.

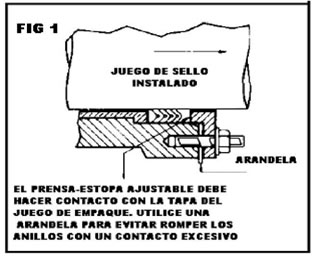

• Si lubricante no llega al juego de empaque Chevron, el prensa-estopa puede estar demasiado apretado, por lo que se recomienda quitar apriete adecuadamente. Para evitar demasiado apriete y/ó deformar el prensa-estopa se recomienda el uso de una arandela debajo delprensa-estopa. Ver figura 1.
• Si el estopero es muy profundo,espaciadores pueden ser utilizados para tomar parte de ese espacio adicional norequerido por los anillos Chevron. Tiempo de reemplazo y costo son ahorrados.
• Utilice el estilo correcto. Por ejemplo, no utilice Butyl contra aceite base petróleo, ó un nitrilo contra unester fosfato.
• Utilice la medida correcta. En emergencias medidas diferentes a las requeridas puede que sean utilizados y hacer el trabajo por un muy corto periodo, pero no espere que estos empaques con medidas diferentes a las requeridas duren o hagan un eficiente trabajo comoel de la medida correcta.
• Asegúrese que el asentamiento de todos los anillos sea uniforme, que no halla espacios entre ellos por alguna deformación ó contaminación.
• Lubrique durante la instalación de los anillos, ya que eso ayuda a la instalación de los anillos y durante períodos de paro. Tenga cuidado con el tipo de lubricante, en caso de instalar Chevron de Nitrilo puede utilizar lubricante base petróleo, para el caso del Butyl utilice un lubricante sintético.
• Asegúrese que los labios de sello de los anillos no están doblados ó deformados, ya que puede ser común que durante una instalación "ciega" pueda pasar, si esto sucede puede resultar en una fuga prematura y en falla.
• Asegúrese que los anillos sean instalados en la dirección de medio a ser sellado. Sea líquido, aire ó polvo.
• Considere la estructura metálica. Muchas veces un empaque es culpado por una fuga cuando el real causante es un metal poroso ya sean en el vástago ó el alojamiento.
• Permita a Garlock ayudarlo. Háblenos acerca de su aplicación, Si se tiene la prescencia de altas presiones el empaque utilizado debe ser de una estructura reforzada, por ejemplo. O en el caso de bajas presiones la selección del empaque debe ser más flexible.
• Tenga cuidado de utilizar herramientas filosas como desarmadores cuando instale los empaques. Herramientas de madera dura son las mejores ya que no dañaran el vástago ó elalojamiento.
• En la instalación de los anillos tapa y base, el apriete en la glándula deberá ser sólo el suficiente para acomodar los anillos dentro del alojamiento.

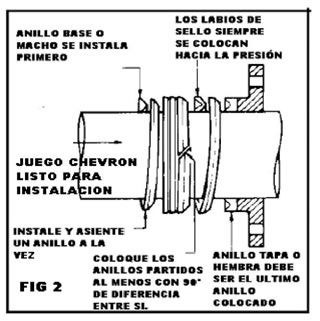

En la instalación de anillos Chevron abiertos, la práctica de los ajustes variará dependiendo de la condición de servicio. Para instalaciones horizontales de empaques se requiere normalmente de aprietes ligeros en la glándula para realizar el sello de las esquinas abiertas del empaque. El ajuste se debe realizar mediate aprietes de 5" de vuelta en la cabeza del tornillo. En aplicaciones verticales de anillos abiertos es requerido incrementar la presión del prensa-estopa para un efectivo sellado de las esquinas partidas del empaque. Recuerde colocar las aberturas de los anillos desfasadas 90° de un anillo contiguo al otro. Ver figura 2. Una colocación inadecuada puede generar una fuga.
