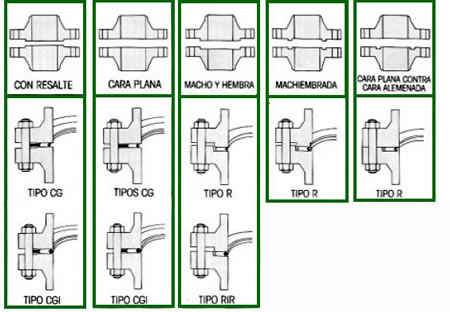

El estilo Garlock SW ( FLEXITALLIC R )Elemento Espiral Unicamente es utilizado en bridas tipo ranura-lengüeta, macho-hembra, ranura-cara plana y en aplicaciones de fabricación de equipo original. este tipo de junta espirometalica es de construccion basica. los diametros interior y exterior estanreforzados con varias vueltas muertas para dar mayor estabilidad y mayores caracteristicas de compresion y sellado. esta junta espirometalica es adecuada para bridas machiembrada o macho y hembra o de cara plana contra cara almenada.
El estilo Garlock RW ( FLEXITALLIC CG ) Elemento Espiral con Anillo Centrador contiene un anillo que asegura un centrado rápido y preciso de la junta sobre la cara de la brida. También actúa como un tope para evitar la sobrecompresión del elemento espiral. Esta junta utiliza un anillo exterior que centra la junta espirometalica perfectamente en la cara de la brida, proporciona un refuerzo adicional radial para evitar que le junta reviente y actua como limitador de compresion, se trata de una junta de uso general adecuada para utilizarla con bridas de cara plana y con resalte hasta clase 2500 se recomienda un anillo interior.
El estilo Garlock RWI ( FLEXITALLIC CGI ) Elemento Espiral con Doble Anillo recomendado para aplicaciones de alta presión y cuando se utiliza PTFE, como material senador, también actúa como un tope a la presión protegiendo a la junta del medio manejado. esta junta espirometalica cuenta con un anillo interior que porporciona un limitador de compresion adicional y anticorrosion protegiendo las vueltas de la junta espirometalica y evitando la corrosion de la brida, es adecuada para utilizarla con bridas de cara plana y con resalte y esta especificada para servicios de alta presion y temperatura clase 900 lbs y superiores o donde se encuentren medios corrosivos o toxicos.

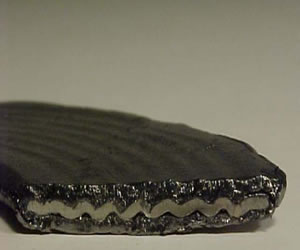

JUNTAS ESPIROMETALICAS DE GARLOCK CORRAGRAPH. Su perfil corrugado permite una mayor recuperación para compensar la expansión y contracción de la brida. Este tipo de juntas representan una buena opción para utilizarse en bridas cuya superficie está deformada debido a un servicio excesivo.
JUNTAS ESPIROMETALICAS EMS. Estas juntas tienen por característica una chaqueta protectora del material de relleno, gracias a lo cual, son ampliamente recomendadas para servicios donde se requiera de una resiliencia superior.
JUNTAS ESPIROMETALICAS PARA INTERCAMBIADOR DE CALOR Y CON CUBIERTA METALICA. Ofrecen cualquier configuración de juntas con simple y doble enchaquetado, juntas corrugadas y juntas de metal sólido.
Garlock fabrica una amplia variedad de juntas para intercambiadores de Calor. Entre los estilos más solicitados encontramos los de doble chaqueta, Kammprofile, juntas corrugadas, y juntas sólidas, todas disponibles en diferentes metales y rellenos.

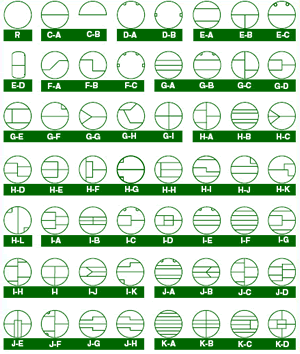

Configuraciones especiales para intercambiadores de calores también están disponibles. Las espriras pueden ser diseñadas con o sin particiones soldadas, o el anillo interior y exterior pueden ser con particiones soldadas.
EDGE. La nueva junta espirometálica EDGE de Garlock le resuelve sus problemas de deformación radial y elimina la necesidad de costosos anillos interiores.
CONTROLLED DENSITY. Estos rellenos brindan mejores propiedades de compresión evitando así los torques elevados. Reducé en un alto porcentaje la tendencia a la deformación radial y gracias a su relleno uniforme brinda un mejor contacto y sello con la brida. Especial para procesos con excesivos ciclos térmicos.

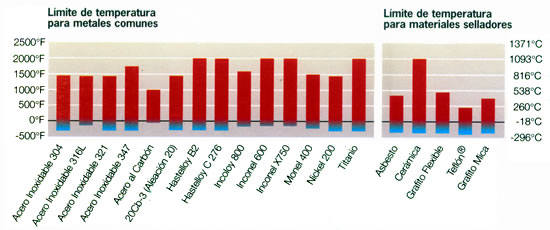

Para Industrias; Plantas de proceso de hidrocarburos, plantas de proceso quimico, plantas de generacion de energia, aeronautica, entre muchas otras aplicaciones de ingenieria. para sellar Vapor, Aceites, Gases, Acidos y Alcalinos. Versatilidad en la presion de operacion desde vacio hasta 3000 psi y cuentan con un aplio rango de temperatura desde criogenicas hasta 1093°C, ademas de su excelente adaptabilidad a ciclos termicos y vibracion del sistema. |
